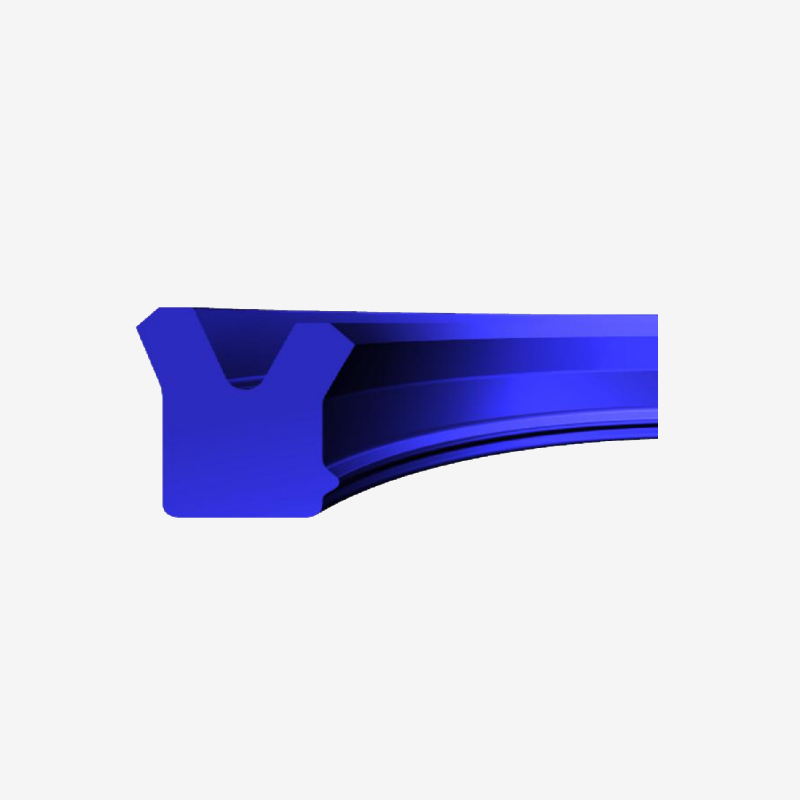

活塞杆密封件 NRU——批量代加工

标准聚氨酯弹性体制品注塑密封密封行业

NRU 是采用不对称双唇结构、增加一道副密封唇的活塞杆密封件，在轻载荷和中载荷应用中提供最适合的密封效果；聚氨酯 PU 材质，适用于液压油、水、乳化液等介质，高压工况可与 PTFE/TPE 支撑垫片配合使用，最大压力 700bar。

13812629606

微信同号，欢迎垂询

产品介绍

NRU 活塞杆密封是采用不对称双唇活塞杆密封结构，并增加一道副密封唇的唇型密封，在轻载荷和中载荷应用中提供最适合的密封效果。

静态时：通过两个密封唇口的过盈压缩起到密封作用；工作时：系统压力作用在 Y 型密封圈谷部，增加了密封唇口与活塞杆及沟槽底径的接触应力，并且随压力增大接触应力也相应的增大，从而起到动态密封作用。主副两道唇口之间有少量的油膜，有效防止密封件干摩擦和过早磨损。NRU 型密封截面小，结构简单，节省安装空间。

材料与性能

材料：聚氨酯 PU。对于高压使用工况，当密封件和支撑垫片（PTFE/TPE）一起配合使用时，可以应用于重载荷密封，最大压力为 700bar / 6000p.s.i.

产品优点

双唇的设计提供：低摩擦力、高效密封性能、保护主唇、提高密封件的稳定性
密封效果良好、耐磨损，可应用介质为液压油、水、乳化液
对压力变化适应能力强
结构简单，便于安排

沟槽间隙（最大径向间隙 E，单位 mm）

工作压力/MPa	5	10	20	30	40
d＜60mm	0.4	0.3	0.2	0.15	0.1
D≥60mm	0.5	0.4	0.3	0.2	0.15

订货示例

尺寸规格表（d16-60）

d	D	S	G_+0.2	订货号
16	24	5	5.7	NRU000160
18	26	5	5.7	NRU000180
20	28	5	5.7	NRU000200
22	30	5	5.7	NRU000220
25	33	5	5.7	NRU000250
28	35.5	5	5.7	NRU000280
30	40	6	7	NRU000300
32	42	6	7	NRU000320
35	45	6	7	NRU000350
40	50	6	7	NRU000400
45	55	6	7	NRU000450
50	60	6	7	NRU000500

d_h9	D_H9	S	G_+0.2	订货号
50	63	10	11	NRU100500
50	65	9	10	NRU200500
55	65	6	7	NRU000550
55	65	7	9	NRU100550
55	68	10	11	NRU200550
55	70	9	10	NRU300550
55	75	12	13	NRU400550
60	70	6	7	NRU000600
60	73	10	11	NRU100600
60	75	9	10	NRU200600
60	75	10	11	NRU300600
60	80	12	13	NRU400600

尺寸规格表（d65-110）

d_h9	D_H9	S	G_+0.2	订货号
65	75	6	7	NRU000650
65	75	7	9	NRU100650
65	78	10	11	NRU200650
65	80	9	10	NRU300650
65	85	12	13	NRU400650
70	80	6	7	NRU000700
70	83	10	11	NRU100700
70	85	9	10	NRU200700
70	85	10	11	NRU300700
70	90	12	13	NRU400700
75	85	6	7	NRU100750
75	88	10	11	NRU200750
75	90	9	10	NRU300750
75	95	12	13	NRU400750
80	90	6	7	NRU000800
80	93	10	11	NRU100800
80	95	9	10	NRU200800
80	95	10	11	NRU300800

d_h9	D_H9	S	G_+0.2	订货号
80	100	12	13	NRU400800
85	100	9	10	NRU000850
85	100	10	11	NRU100850
85	105	12	13	NRU200850
90	105	9	10	NRU000900
90	105	10	11	NRU100900
90	110	12	13	NRU200900
95	110	9	10	NRU000950
95	110	10	11	NRU100950
95	115	12	13	NRU200950
100	115	9	10	NRU001000
100	115	10	11	NRU101000
100	120	12	13	NRU201000
105	120	9	10	NRU001050
105	120	10	11	NRU101050
105	125	12	13	NRU201050
105	125	15	17	NRU301050
110	125	9	10	NRU001100

尺寸规格表（d110-130）

d h9	D H9	S	G+0.2	订货号
110	125	10	11	NRU101100
110	130	10	11	NRU201100
110	130	12	13	NRU301100
115	130	9	10	NRU001150
115	130	10	11	NRU101150
115	135	12	13	NRU201150
115	135	16	18	NRU301150
120	135	9	10	NRU001200
120	140	10	11	NRU101200
120	140	12	13	NRU201200
130	150	12	13	NRU001300
130	150	16	18	NRU101300
